作為機械加工
、檢測
、裝配等領域的核心基准設備，

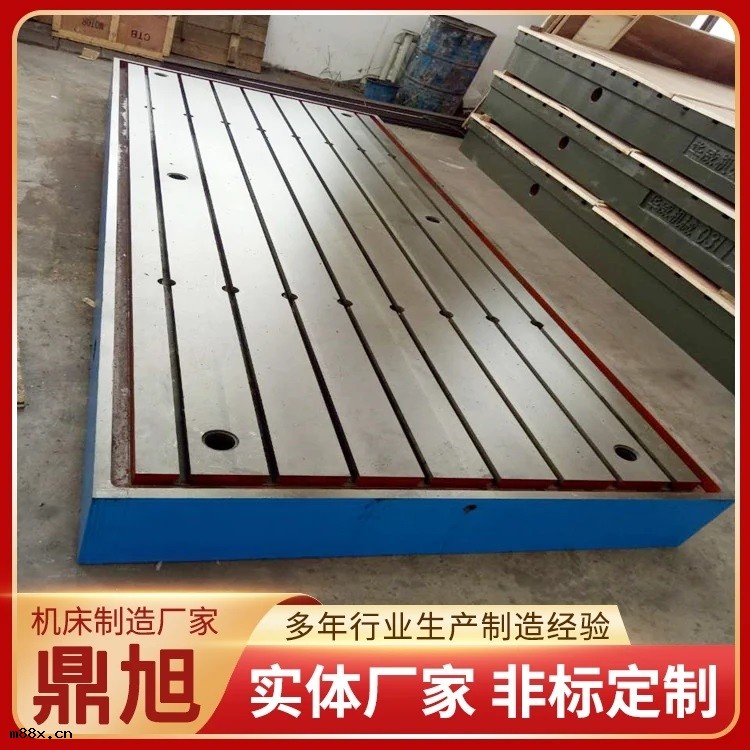

T型槽鑄鐵平板的安裝精度直接影響工件加工質量與設備使用壽命
。
一
、安裝前準備：環境與地基的雙重把控
環境評估
溫濕度控制：理想環境為恆溫（20±5℃）
、恆濕（相對濕度≤60%），避免溫度波動導致平板熱脹冷縮變形
。
震動隔離
：遠離衝壓機
、空壓機等震動源，或採用防震墊層（如橡膠隔震墊）減少微振動干擾。
空間規劃：確保安裝區域尺寸大於平板外廓1.2倍
，預留起吊通道與操作空間。
地基處理
混凝土基礎
：採用C30以上強度混凝土，厚度建議為平板對角線長度的1/8-1/10（如對角線4m的平板，基礎厚度需400-500mm）。
預埋件定位：根據平板圖紙確定地腳螺栓孔位置，誤差需≤±2mm。某模具廠因預埋件偏移5mm，導致平板安裝後水平度超差0.15mm/m，需重新澆築基礎。
二次灌漿層
：在平板與基礎間預留30-50mm間隙，用於後期精調灌漿
。
二、T型槽鑄鐵平板安裝方式選擇：地錨器
、墊鐵與地腳螺栓的適用場景
1.地錨器安裝
：高精度場景
操作流程
：
將地錨器（如球墨鑄鐵材質）放入預埋孔
，調整至與平板接觸面貼合
；
灌入CGM高強灌漿料
，待24小時固化後進行粗調；
使用0.02/1000mm電子水平儀精調，水平度誤差需≤0.03mm/m（AA級平板標準）
。
2.墊鐵安裝
：快速移動與臨時使用場景
墊鐵組合：
主要負荷區
：採用平墊鐵（厚度10-30mm）+斜墊鐵（斜度1:10-1:20）組合，每組墊鐵數量≤3塊
；
非負荷區：單用平墊鐵，厚度5-15mm。
操作要點
：
墊鐵放置位置需避開平板T型槽
，避免干涉工件固定
；
通過增減墊鐵厚度調整水平
，誤差需≤0.05mm/m
；
負荷試驗：在平板中心加載50%額定載荷（如2t平板加載1t），持續24小時後復測水平度，變形量需≤0.02mm/m。
3.地腳螺栓安裝
：固定與重載場景
操作流程
：
清理地腳螺栓孔
，灌入CGM-340灌漿料（流動度≥340mm）
；
初擰螺栓至設計扭矩的50%，待24小時固化後復擰至100%；
使用激光干涉儀檢測平板平面度
，誤差需≤0.08mm/m（B級平板標準）。
三
、精調與驗收：從微觀到宏觀的精度控制
精調工具
：
水平儀
：選用分度值0.02mm/m的電子水平儀，測量點間距≤500mm
；
激光跟蹤儀
：用於檢測平板對角線長度誤差（需≤0.1mm/m）；
三坐標測量機
：對AA級平板進行全尺寸檢測
，平面度誤差需≤(1+1.6D²)μm（D為對角線長度，單位：m）。
驗收標準：
平面度：AA級≤0.006mm/m
，A級≤0.012mm/m
，B級≤0.024mm/m；
水平度：≤0.05mm/m（地腳螺栓安裝）
、≤0.03mm/m（地錨器安裝）
；
接觸斑點
：用塗色法檢測
，25mm×25mm範圍內接觸點數≥20點（AA級）
、≥12點（A級）
。
防鏽處理
：
安裝完成後，用無腐蝕性汽油清洗平板表面，塗抹防鏽油；
覆蓋防鏽紙與塑料薄膜，周邊用密封膠封堵，防止潮氣侵入。
四
、維護與保養：延長使用壽命的關鍵
日常清潔
：使用脫脂棉紗布擦拭工作面
，避免使用硬質工具刮擦；
載荷控制：單點載荷需≤平板額定載荷的60%，均勻分布負荷；
定期檢定
：按JJG117-2013《平板檢定規程》執行
，AA級平板每6個月檢定一次，B級每12個月檢定一次
；
環境監測：安裝溫濕度傳感器，當環境參數超出範圍時自動報警。
