划線刮研平板是用於工件檢測 、划線及作為平面基準的精密量具 ，其核心特點、技術要求、應用場景及安裝使用要點如下 ：

一、核心特點

材質與工藝

採用高強度鑄鐵或合金材料 ，工作面硬度為HB170-240 ，經人工退火（600-700℃）和自然時效（2-3年）處理，確保精度穩定性和耐磨性。

工作面通過刮研工藝加工，形成微小凹坑以儲存潤滑油，減少摩擦並提高接觸精度。0級平板在25mm×25mm範圍內接觸點數不少於25點，1級不少於20點 。

結構與形制

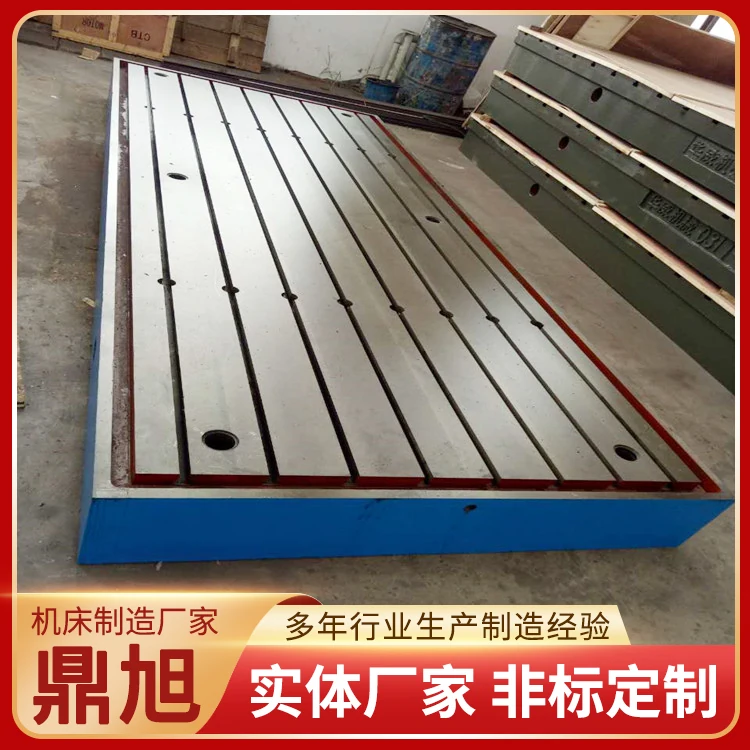

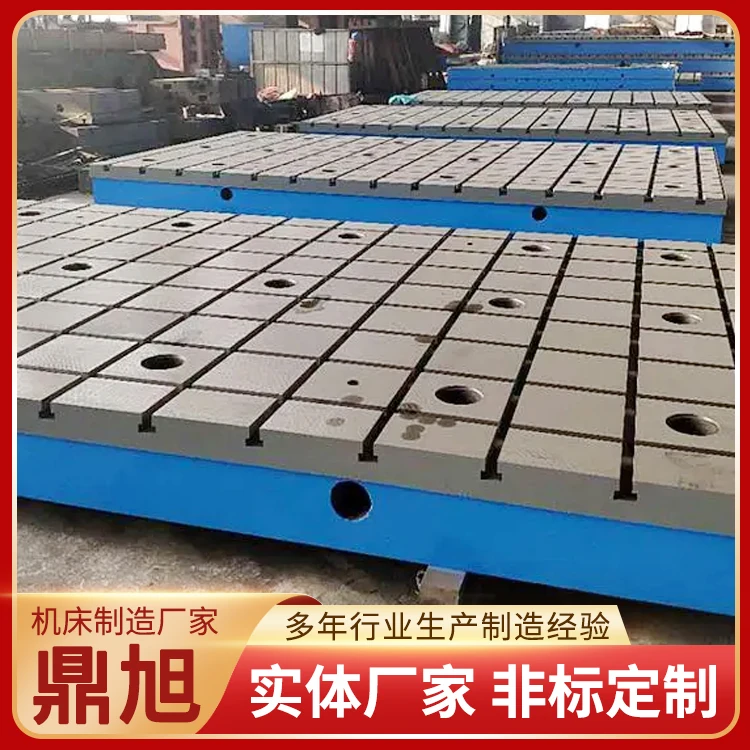

工作面形狀包括長方形 、正方形或圓形 ，表面可加工T型槽、V型槽 、U型槽、燕尾槽
、圓孔及長孔等 ，以適應不同工件的固定需求。

精度等級

按國家標準分為0、1 、2、3四個等級，0級精度最高 ，平面度公差最小 ，適用於精密測量 ；3級精度較低，常用於一般划線作業。

二 、划線括研平板技術要求

平面度與表面粗糙度

平板工作面的平面度公差需符合國家標準 ，0級平板在1m×1m範圍內的平面度誤差不超過0.003mm 。

表面粗糙度Ra值對3級平板不超過5μm ，高精度平板需更低 。

硬度與韌性

工作面硬度為HB170-220（刮研平板）或HB170-240（划線平板） ，確保耐磨性同時避免脆性斷裂 。

砂孔與缺陷限制

工作面堵塞的砂孔數量不超過4個，且間距不小於80mm，防止應力集中導致開裂。

三、應用場景

機械製造

作為機床檢驗、零件尺寸精度及形位偏差測量的基準平面，如檢查軸類零件的同軸度 、箱體類零件的平行度 。

用於精密划線 ，為工件加工提供定位基準 ，如發動機缸體
、齒輪箱的加工 。

航空航天與汽車製造

檢測大型工件的平面度，如飛機機翼 、汽車車身的裝配面 。

作為鉚焊 、裝配工藝的工作台，確保部件對接精度 。

電子與電力行業

電子產品組裝中提供高精度基準，如印刷電路板（PCB）的定位 。

電力設備安裝時用於校准設備水平度 ，如變壓器 、發電機的底座調整
。

其他行業

化工 、石油領域用於檢測管道法蘭面的平面度 。

儀器儀表製造中作為精密測量的基準平台 。

四 、安裝與使用要點

安裝環境

溫度控制在20±5℃，避免熱脹冷縮導致變形 。

安裝場地需乾燥 、通風，遠離振動源和腐蝕性物質 。

安裝方法

支架安裝：適用於輕型平板 ，通過調整支架螺栓使平板水平 ，偏差≤0.05mm/1000mm 。

地錨器安裝：用於重型平板 ，預埋地錨器後調整平板水平 ，灌入水泥混凝土固化 。

墊鐵安裝 ：便於移動和調整 ，通過調整墊鐵高度使平板水平 ，偏差≤0.1mm/1000mm 。

使用規範

使用前用無腐蝕性汽油清洗防鏽油，並用脫脂棉紗擦拭乾淨 。

操作時避免工件與平板劇烈碰撞 ，工件重量不超過平板額定載荷的80% 。

使用水平儀調整平板至水平狀態
，確保支點負荷均勻分布 。

維護與保養

使用後擦淨平板 ，塗覆無水酸性防鏽油，覆蓋防潮紙存放於乾燥處。

定期檢測平板水平度和平面度 ，精度降低時通過刮研或調試恢復。

長期不用時，每3個月檢查一次防鏽狀態 ，避免鏽蝕影響精度 。
